Cimatron 型腔模具设计

Cimatron 型腔模具设计

Cimatron Mold 是一款一体化集成式 CAD/CAM 软件解决方案,专门用于型腔模具制造,包括从报价到设计再到制造的全部流程。用于生产任何复杂程度和任意大小的模具,快速制造出高品质模具

数据导入

在几秒钟时间内导入客户数据并开始工作:

  • 在获得客户的部件数据后立即开始工作。完善并缝合数据,或采用非缝合模型和质量欠佳的导入数据。
  • 通过自动数据验证和高度准确的转换功能快速可靠地以所有标准格式导入客户部件数据,包括 IGES、STEP、VDA、Parasolid(包括二进制)、SAT (ACIS)、STL 和 SAB 格式。
  • 充分利用常用 CAD 系统自带的读/写选项,包括 Autodesk® AutoCAD®、Autodesk® Inventor®、CATIA®、PTC® Creo®、Siemens® NX™、Siemens Solid Edge® 和 SOLIDWORKS®。
  • 导入几种专有格式的相关产品制造信息 (PMI)。
component

报价计划

报价速度和准确度更高,赢得更多业务:

  • 发现底部切削 —立即定位需要修补的斜顶、滑块和区域 — 使用 QuickSplit 即可实现。
  • 通过初步设计(包括滑块和流道等主要机构的放置)快速准确地估算模架成本。
  • 清晰地可视化及分析工程变更,以便准确高效地估算成本。
  • 使用您定义的信息,借助 MoldQuote Generator 根据模架布局生成准确的成本估算,以自动计算报价价格。
  • 打印准备就绪可发送的外观专业的报价,报价中包含初步设计的嵌入式屏幕截图。
component

分割

使用 QuickSplit – 业界最快、最准确的分割和腔设计工具:

  • 无论部件质量如何,均可立即针对所有模型开始模具设计。
  • 使用专业分析工具识别底部切削、检查几何体、验证分割曲面,来确保分割的准确性。
  • 确定多个打开方向—自动将面分配给正确的方向,从而支持任何数量的滑块和斜顶。
  • 快速生成型芯、型腔、斜顶、滑块和其他有效部件的几何形状,即便是最复杂模型的这些部分也可以实现。
  • 在项目的任何节点有条不紊地对分割应用工程更改。
  • 使用专为模具行业量身定制的强大混合实体/曲面建模功能,快速执行修补和曲面创建作业。
  • 在设计第一天便可以使用适用工具将部件发送到数控机床、铣削机床和线切割机床进行加工,缩短交货时间。
component

初步模具设计

快速创建初步 3D 设计,以评估策略和获得客户批准:

  • 设计具有数千个曲面的任何大小的模具,处理包括多型腔和多腔铸型在内的任何模具布局。
  • 轻松放置模具所有组件,包括板、滑块、斜顶、镶件和其他标准件,以及冷却、注射和流道系统。
  • 生成初步材料清单,以便您可以在订购材料并开始初始加工的同时批准最终设计。
component

模架设计

使用标准件或用户自定义的标准件,在几分钟内即可加载整个模架结构:

  • 轻松将商业标准件加载到标准模架。
  • 使用包含所有组件(板、滑块等)的动态模架模板有效配合非标准模架使用。
  • 在模具设计过程中的任何时候及时修改组件尺寸及更换模架中的部件。
component

型芯、型腔和滑块

利用自动化操作快速完成模具主要组件的设计:

  • 快速、轻松地设计型芯、型腔和滑块。
  • 通过全程保持与初始分模工作的关联性,轻松对模具组件执行工程变更。
component

标准件

可搭配大量精选商业标准件一起工作:

  • 浏览最新的目录库寻找尺寸正确的合适部件。
  • 自动使标准件或子装配体适应主装配体的尺寸或设计细节,如冲孔尺寸。
  • 通过在部件穿过的每个板上自动创建凹槽并在需要时在凹槽上车螺纹,将标准件融合到装配体中。
  • 关联标准件与其钻孔程序,以简化数控编程。
  • 创建您自己的个性化目录。
  • 使用 Cadenas 门户访问其他标准件。
component

斜顶设计

使用专用的斜顶应用工具来加快设计流程:

  • 只需一次操作,即可放入商业或用户定义目录中的斜顶。
  • 即便是最复杂的斜顶也可以切割,同时对作业中考虑到的各个面进行预览,以确保得到优化结果。
  • 创建型腔和型芯凹槽,以便在设计的第一天即可开始进行线切割和铣削。
component

镶件设计

使用专用的镶件应用工具来加快设计流程:

  • 使用强大的工具自动设计镶件(甚至在模板完成切割前),从而在早期阶段便可进行加工。
  • 通过应用自定义形状或手动确定楔形的位置来轻松创建楔形。
  • 切割型腔和型芯凹槽,以便在设计的第一天即可开始进行线切割和钻孔/铣削。
component

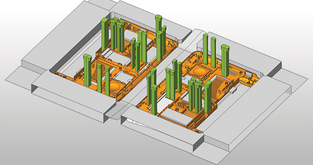

喷射系统

使用专用的喷射系统应用工具来改善设计流程:

  • 只需一步即可从商业或用户定义目录中添加数百个喷射器;系统会找到正确的位置,分析喷射器通过的模板,并自动进行修剪。
  • 创建紧贴喷射器上端并沿着主体疏松的凹槽。
  • 关联喷射器与其钻孔程序,以简化数控编程。
component

冷却系统设计

将应用工具用于冷却流道设计来改善您的设计流程:

  • 使用专用的设计工具来简化复杂冷却系统和全部所需冷却项目(流道、插头、连接器、挡板、短管等)的创建。
  • 检测任何干扰,并在冷却流道位置太靠近其他关键组件时接收提醒。
  • 通过模拟塑料填充和模具冷却来确保模具与部件质量。
  • 关联冷却流道与其钻孔和深钻孔程序,以简化数控编程。
component

随形水路设计

使用应用工具来设计冷却随形流道,并通过使用增材制造技术来大幅减少注塑周期时间。

设计

  • 使用专用的 Cimatron 工具集进行快速的随形冷却设计。
  • 使用由面片、曲面、实体和线框组成的混合设计工具来设计任意复杂程度的冷却流道。
  • 将局部技术偏移运用于打印后(减材)操作。
  • 验证冷却效率、减少冷却时间和部件翘曲以及利用 FEA 工具进行填充分析。

打印后操作

  • 设计和制造固定装置以安装打印的镶件,并考虑到局部技术偏移。
  • 使用 Cimatron 2.5 轴到 5 轴铣削与钻孔功能对部件孔和高精度曲面进行精加工。
  • 使用 Cimatron 电极 (EDM) 应用程序可完成精细、准确的细节工作。
component

流道设计

使用专用的应用工具快速而轻松地设计流道:

  • 绘制 2D 流道草图,以便将其自动转换为可以轻松添加浇口衬套的 3D 流道。
  • 利用有助于避免底部切削的机制设计非平面的 3D 流道。
component

运动分析和干涉检测

通过内置的测量、运动分析和碰撞检测功能验证您的设计:

  • 使用壁厚分析、主体完整性分析、拔模角度分析、方向分析、曲率图、干涉检测、Moldex3D 等工具来确保及早发现产品质量问题。
  • 模拟刀具动力学,以发现和确定碰撞,并消除设计错误。
component

ECO 管理

有效分析、实施、验证、跟踪及管理工程变更单 (ECO):

  • 轻松识别由客户更改的几何结构以及对模具组件造成的影响
  • 自动将现有几何形状替换为工程变更单几何形状。
  • 执行验证检查,确保已正确实施所有必要更改。
  • 跟踪工程变更单和文件更改,以进行报告、成本核算和与客户沟通。
component

图纸

创建并重复使用包含客户规格的图纸模板:

  • 使用强大的模具图纸绘图选项,包括在开放式对象和断开视图上创建剖面的功能。
  • 轻松地将材料清单和孔洞表添加到图纸上。
  • 自动放置中心线、坐标标签和其他图纸元素,节省时间。
  • 生成包含订购部件、车间操作员、质量保证和客户编制文档所需的所有信息的图纸。
  • 在建模过程中快速定义工程绘图视图,然后快速将工程绘图视图转换为图纸。
  • 创建并重复使用包含客户标准图纸规格的模板。
  • 通过创建原始数据的链接来减小图纸文件的大小。
component

快速、高效编程

  • 利用后台刀具路径计算,并行执行程序,从而提高硬件利用率并节省大量时间。
  • 先预览程序结果和参数再对它们进行计算,高度准确地可视化查看与部件相比的剩余毛坯。
  • 借助高准确度的嵌入式材料去除模拟器、干涉和碰撞检测以及色彩编码偏差图,从而自信地进行加工。
  • 集中控制 NC 数据,切割刀具支持多种材料。
  • 在同一个项目或完全不同的项目中重复使用模板或顺序。模板和顺序还可以帮助您在模具车间中实现加工标准化。
component

内置 CAD 功能

  • 充分利用这一全混合系统,它让您能够将线框、曲面、局部开放实体和实体功能进行融合,作为 NC 环境的一部分。
  • 通过添加曲面和轮廓、覆盖孔和槽、延伸曲面以及使用专门功能来应用拔模和圆角,来优化机加工。
component

高效粗加工

  • 使用 Rough VoluMill 对 3D 板材零件采取快速高效的超大体积铣削。
  • 通过持续更新多轴毛坯,确保任意所选加工策略加工时间较短。
  • 在粗加工和二次开粗作业的所有阶段自动检查刀柄和刀架与自动更新毛坯之间的碰撞。
  • 生成高速铣削 (HSM)、恒定刀具负载的全方位刀具路径、次摆线铣削、两次刀具轨迹之间的高级清洁、层之间的有效粗加工和最先进的脊移除。
component

高质量精加工

  • 从一套丰富的 3 轴到 5 轴优化加工策略中选择,包括:
    • 自适应 Z 层
    • 真正螺旋运动
    • 全面运动
    • 流水线加工
    • 清理(残余材料加工)和清角加工
    • 斜率控制精加工
    • 优化 CBP(流道之间清理)
    • 按零重叠摆线处理独特的脊
    • 预防瀑布边
    • 空气扩展
    • 均匀逼近和缩进
  • 通过内置的局部斜率分析功能,自动调整加工策略以实现优质、面抛光表面质量。
  • 在清洁过程中借助任何切割刀具组合,利用高效加工优势。
component

用于型腔模具制造的完整 5 轴功能

  • 通过直接铣削狭窄的槽和较小的圆角半径来减少对电极的需求。
  • 单一设置实现多侧作业。
  • 有丰富的加工策略供选择,并支持各种刀具,包括锥形刀具、圆球形刀具和槽铣刀。
  • 支持定位和连续铣削,从而可以完全控制倾斜角和超前角,并检查刀柄和刀架与部件之间的干涉和碰撞。
  • 生成按键式 5 轴倾斜刀具路径,特别适用于快速加工带有深腔、窄肋和较小圆角半径的部件,使用更短、刚性更高的刀具可实现最佳表面质量并缩短加工时间。
  • 通过先进的后处理仿真功能来验证所有刀具路径并消除不必要的试模,包括材料移除、剩余毛坯和完整机器运动学。
component

模板加工和钻孔

  • 使用强大的开槽或轮廓铣削选项和全套钻孔功能实现对板的高效和精确加工。
  • 使用灵活的顺序加快钻孔编程。
  • 允许系统在数秒钟时间内自动为数百个孔分配合适的钻孔顺序,节省 90% 的钻孔编程时间。
  • 使用自动相交检测功能以优化的钻孔顺序借助深孔钻床生产经优化的冷却通道。
  • 在模具设计阶段自动传输所分配的孔特性数据,并通过减少顺序管理来节省时间。
  • 在 2 轴或 4 轴线模式下对线切割加工进行编程,通过线切割机床的内置数据库确保最佳 CNC 性能。
  • 通过检查刀架与部件、实际剩余毛坯和夹具之间的碰撞来检查干涉情况。
component

适用于微型、高精度铣削的先进微铣削

Cimatron 是微铣削领域的先驱,为制造用于非常小且经济精密部件的模具提供专门的微加工策略。

  • 使用直径最小达 0.1 毫米的切削刀具生成公差最小达 0.0001 毫米的出色表面质量。
  • 使用 Cimatron 微铣削功能来支持先进的直接铣削。
component

模拟和后处理器支持

  • 在加工之前查看切割过程及其结果,并使用颜色编码显示,以帮助分析部件周围的剩余材料。
  • 模拟真实的机床动力学和刀具路径运动,并使用 G 代码生成的高级仿真检查刀柄和刀具托架是否符合部件要求。预测机床行为有助于提前纠正并消除错误。
  • 几乎支持所有 3 轴和 5 轴机床的丰富后处理程序以及各种领先的控制器可供选择。
  • 根据具体需求轻松定制最先进的后处理程序生成器。
component

数控设置和加工工艺报告

  • 在输出后置加工代码的同时即可自动生成加工工艺报告。
  • 自定义车间报告,在其中加入公司徽标、加工时间、加工限制和其他用户特定数据及参数。
  • 捕获 G 代码输入会话,以提高铣削控制和未来使用。
component
